Analyse d'intégrité de l'alimentation

étude de cas



Suite à l'observation du rapport d'analyse d'intégrité de l'alimentation version 1, les modifications suivantes ont été apportées à la conception :

  1. Les condensateurs 0402 ont été remplacés par un boîtier 0201.
  2. La méthode « Trou de passage sur atténuateur » est appliquée aux broches de boîtier à grilles.
  3. Davantage de condensateurs de découplage ont été ajoutés au schéma existant, de façon à associer un condensateur de découplage 0201 à chaque broche d'alimentation du boîtier à grilles.

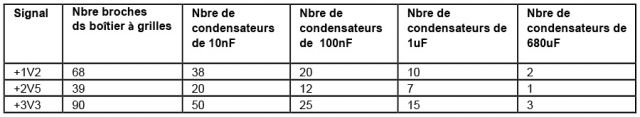

  4. Les condensateurs de découplage sont répartis différemment selon les bus d'alimentation :

vignette integrite de l alimentation tableau 1

Les modifications ci-dessus montrent que, à 150 MHz, autour du boîtier à grilles, l'impédance du bus d'alimentation peut atteindre 0,7 / 0,8 ohm. Ce qui signifie, dans le deuxième cas, une forte réduction de l'impédance, passée de 2 à 0,7 ohms. Une impédance marginale jugée satisfaisante.

Carte de répartition de l'impédance :

Paire sur plans différents, entre couche6 et couche2 “Zin +1V2_GND POW 12 GND 4 Plan 0” ESR=20mohm; ESL=1nH; Fréquence= 150MHz

vignette integrite de l alimentation figure 1

vignette integrite de l alimentation figure 2



Spectre de fréquence :

vignette integrite de l alimentation figure 3
